产品介绍

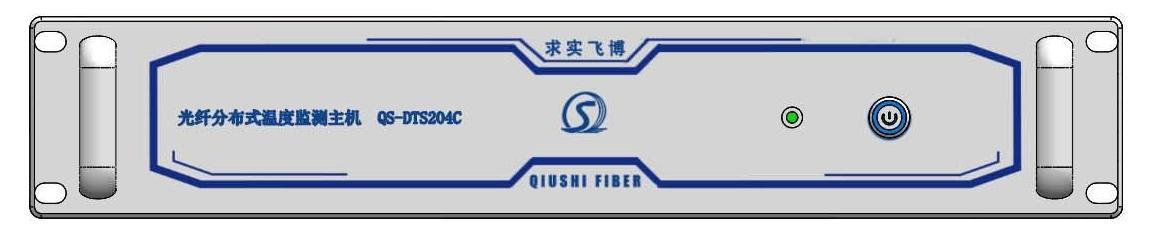

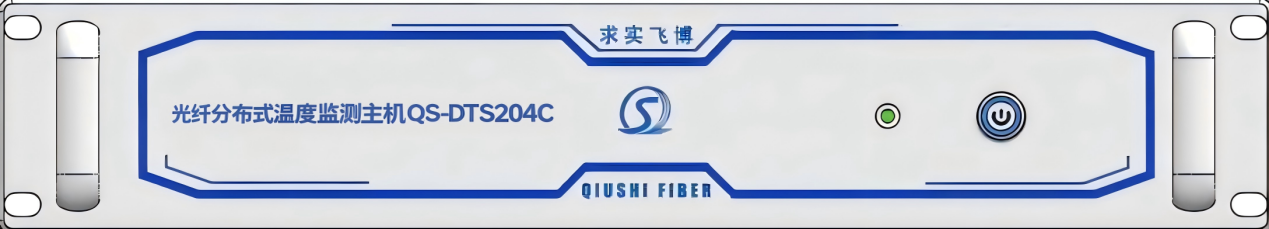

光纤分布式温度监测主机，简称DTS，系统利用激光在光纤中传输时产生的背向拉曼散射信号和光时域反射原理来获取空间温度分布信息。采用独特的光路设计和高性能光电器件，稳定性、可靠性极高。体系的信号处理采用嵌入式系统和先进的 FPGA 技术，功耗小、系统稳定，在空间分辨率、温度分辨率和测量距离等方面均达到国际领先水平。
产品特点
• 稳定性好，不受电磁干扰，误报率极低；具有光纤故障、火灾报警、仪器故障三种报警功能；
• 内部采用闭环控制，避免环境温度变化及器件性能漂移引起的精度下降；
• 响应速度快，结合定温和差温报警，准确及时判断温度变化的起因，并显示事故点温度及位置；
• 一根光缆完成探测和信号传输，所有设置均在终端完成，采用普通多模光栅，系统简单可靠，易于维护；
• 探测光缆采用不同外护套，不受任何环境因素影响，适用于各种场合；
• 软件系统采用 B/S 架构，测温主机和用户界面可以分离，易于和火灾报警系统连接，方便实现远程控制、远程报警；
• 可实现手机短信报警功能，并能提示温度报警分级；
• 可提供软硬件接口，方便与其他系统集成。
技术参数
|
型号 |
QS-DTS104A |
QS-DTS204A |
QS-DTS204B |
QS-DTS204C |
QS-DTS204D |
QS-DTS104V |
|
测温范围 |
-20℃~85℃ |
-20℃~85℃
|
-20℃~900℃
|
-20℃~80℃
|
-20℃~900℃
|
-20℃~85℃ |
|
光纤 |
单模光纤 |
多模光纤62.5/125 |
多模光纤62.5/125 |
多模光纤62.5/125 |
多模光纤62.5/125 |
单模光纤 |
|
测温长度 |
10km |
10km |
10km |
10km
|
10km |
10km |
|
测量时间 |
10s（单通道） |
10s（单通道） |
10s（单通道）
|
10s（单通道）
|
10s（单通道） |
10s（单通道）
|
|
定位精度 |
±1m |
±1m |
±0.4m |
±0.4m
|
±0.4m
|
±1m
|
|
测温精度 |
±3℃（典型值）， ±0.5℃（最佳值） |
±1℃（典型值），±0.5℃（最佳值）
|
±1℃（典型值），±0.5℃（最佳值） |
±1℃（典型值），±0.5℃（最佳值）
|
±1℃（典型值），±0.5℃（最佳值）
|
±3℃（典型值）， ±0.5℃（最佳值） |
|
工作温度 |
-10℃~﹢55℃
|
-10℃~﹢55℃ |
-10℃~﹢55℃ |
-10℃~﹢55℃ |
-10℃~﹢55℃ |
-10℃~﹢55℃ |
应用领域
• 大型变压器的温度监测；
• 天然气、石油管道的泄漏监测；
• 建筑物防火监测；
• 大型工程工厂重点设备的温度监测；
• 各种隧道（高速公路、地铁、铁路）防火监测
• 大坝的泄漏和温度监测；
• 油田和天然气竖井的温度检测与监测；
• 电厂锅炉、钢铁厂高炉炉壁的温度均匀性检测与监测；
• 配电设施的多点温度检测与监测；
• 大型混凝土构件的凝固温度均匀性检测与监测；
• 路面结冰状态的监测。
