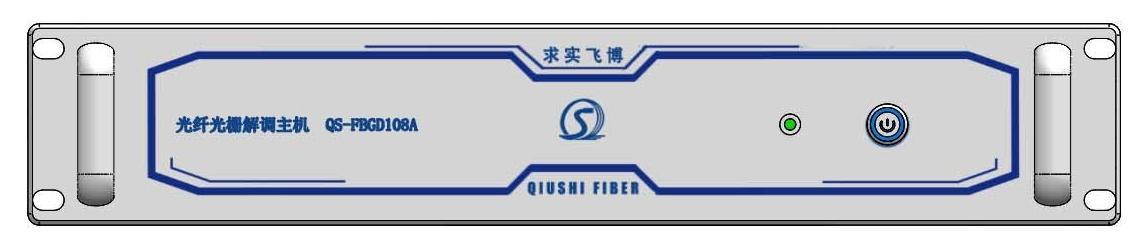

QS-FBGD108A
产品介绍
QS-FBGD 光纤光栅解调主机是一款针对温度进行连续监测的传感系统。通过该产品可实现光纤光栅传感信号的采集与处理， 将光信号转换成温度。
QS-FBGD光纤光栅解调主机采用大功率激光光源和高速多通道并行光探测技术，与传统的ASE光源技术相比，光源输出功率提高了100倍以上，电源功耗则下降50%，光源有效使用寿命提高10年以上，可对工程现场光纤传输线路损耗或光分路器级联损耗导致的微弱光纤光栅传感信号进行准确检测。QS-FBGD 具有1-16个同步测量通道，每个测量通道采集时间严格同步，每个通道可以接1-12个传感器，内置在线校准波长参考模块，出厂后无需校准，在工作温度范围内可保证±1pm的测量精度。
产品特点
1）1pm分辨率；
2）1000Hz高速采集；
3）4/8/16通道；
4）使用灵活，适合于应变、温度、加速度等多种测量，在一根光纤上可以接入多个传感器
5）外型小巧，使用灵活，适合于张力，温度和压力等多种测量；
6）优秀的热稳定性及长期稳定性；
7）标准以太网接口使数据通信容易，便于TCP/IP远程控制；
8）支持求实飞博所有光纤光栅类型传感器，兼容国内和国外厂商的同类光纤光栅传感器；
9）配套软件功能强大，对外接口易扩展，满足不同系统定制化开发要求。
2）1000Hz高速采集；
3）4/8/16通道；
4）使用灵活，适合于应变、温度、加速度等多种测量，在一根光纤上可以接入多个传感器
5）外型小巧，使用灵活，适合于张力，温度和压力等多种测量；
6）优秀的热稳定性及长期稳定性；
7）标准以太网接口使数据通信容易，便于TCP/IP远程控制；
8）支持求实飞博所有光纤光栅类型传感器，兼容国内和国外厂商的同类光纤光栅传感器；
9）配套软件功能强大，对外接口易扩展，满足不同系统定制化开发要求。
技术参数
|
型号 |
QS-FBGD104B |
QS-FBGD104A |
QS-FBGD108B |
QS-FBGD108A |
QS-FBGD116A |
|
解调范围 |
1527~1568nm |
||||
|
解调速度 |
1hz |
||||
|
通道数 |
4/8/16 |
||||
|
传感器数量 |
30（单通道） |
||||
|
波长重复性 |
±0.3pm
|
||||
|
波长精度 |
±1pm（典型值），±0.3pm（最优值） |
||||
|
增益控制 |
自动/手动 |
||||
|
工作温度 |
-15℃~55℃ |
||||
|
通信接口 |
RJ45/RS485 |
||||
|
功耗 |
5V/2A单模通信光缆，挂网、嵌墙、地埋 |
||||
应用领域
1）桥梁、大坝、隧道、建筑等土木工程结构振动监测；
2）高速公路动态称重；
3）输变电设备在线温度监测；
4）设备振动测试；
5）动态温度、压力、应变等参量测试；
6）光纤光栅信号高精度、动态解调；
7）光电器件测试；
8）光谱探测。
2）高速公路动态称重；
3）输变电设备在线温度监测；
4）设备振动测试；
5）动态温度、压力、应变等参量测试；
6）光纤光栅信号高精度、动态解调；
7）光电器件测试；
8）光谱探测。
